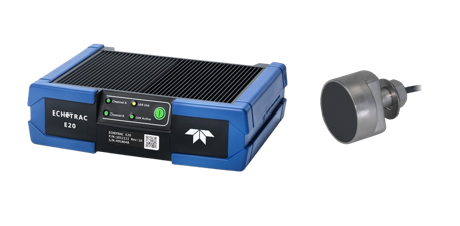

シングルビーム 精密音響測深器 《ECHOTRAC E20》
次世代型音響測深器
弊社はコンパクトでシンプルなシングルビーム精密音響測深器TDMシリーズを長年販売してきましたが、今回テレダイン社製ECHOTRAC E20をご紹介します。
TDMより更にコンパクトかつポータブルで2ch対応。あらゆる環境に設計され1台で多種の業務を行えます。
E20は多種多様な商品を揃えており、日々の業務に役立つ画期的な送受波器やプログラムと連動し実現致します。
使いやすく移動も簡単なため、より迅速で正確な結果を得ることが測量作業の効率化に繋がります。
製品の特徴
・正確で信頼性の高い調査データ
・10 kHz から 250 kHzの浅い海から深い海まで柔軟に対応可
・デュアル ch (シングル可)
・長距離測定範囲 0.5m～6,000m
・IP67
・コンパクトで持ち運びに優れた作業性
・簡易的で直感的な操作性
・幅広い送受波器のラインアップ
《仕様》
| 項目 | 内容 |
|---|---|
| 動作周波数 | 高周波数帯 50–250kHz 低周波数帯 10–50kHz |
| チャンネル数 | シングルとデュアル |
| 分解能と精度 | 200kHz： 1cm 分解能／2cm±水深×1/1000（標準品 SS510の場合） 33kHz： 5cm 分解能／10cm±水深×1/1000 12kHz： 15cm 分解能／15cm±水深×1/1000 |
| 深度範囲 | 200kHz： 0.5〜250m（標準品 SS510の場合） 33kHz： 1.0〜1000m 12kHz： 3.0〜1000m |
| ソナー音 | 50Hz |
| パルスタイプ | 連続波パルス |
| 出力電力 | 通常、最大出力は送受波器に応じて1〜3kWの範囲で変化します。 |
| 入力電力 | 10–30VDC、100–230VAC、最大50W |
| データ出力 | LAN経由：各チャンネルの測定深度と全振幅時間エコーグラムは、補助センサー データ、STKデータプロトコルを介して渡されます。 シリアルポート経由：各チャンネルの測定深度 |
| 送受波器 | インピーダンス：最小50オーム、最大電力：チャンネルあたり15W RMSS デュアル送受波器用シングルコネクタTX1 送受波器ケーブルを別々に接続するための2つのコネクタTX1とTX2 |

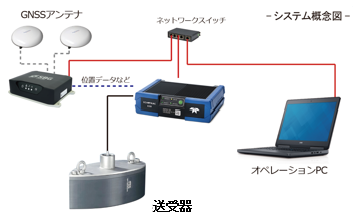

| インターフェイス | 3つのシリアルコネクタ（RS-232）： 入力：GPS（位置と時間、揺れ、動き、方向） 出力：深さ イーサネットLANコネクタ1個 同期コネクタ1個 |
| 寸法（高さ×横×縦） | 83.0mm × 300.0mm × 221.0mm |
| 重量 | 5.7kg（ケーブル・トランスデューサ除く） |
| 使用環境 | 使用時温度：-20〜+55℃、保管温度：-30〜+70℃ 防水性能：IP67、対振動：EN 60945（船舶用電子機器国際標準）§8.7および§8.6に準拠 |
