2Dレーザースキャナー 《PS250-90》

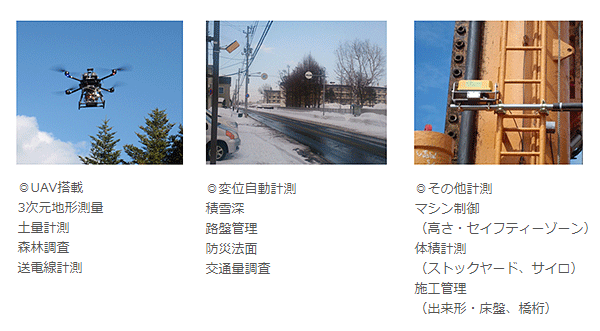

屋外での自動化に適した長距離型レーザースキャナー
《特長》 ※本製品はドイツTriple-IN社製の製品です。

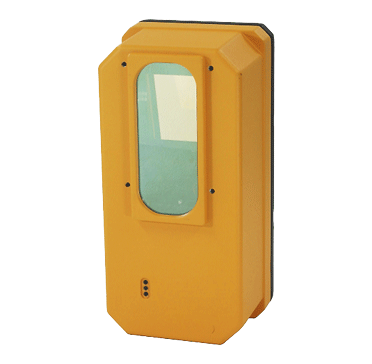

●PS250-90
・中心から90℃の範囲を最大400m以内のスキャニング
・スキャンレートはノーマルモード30HZ、ファストモード60HZ
・IP67の耐環境性能
・小さいスポットサイズ 12×16
・Ethernetによるリアルタイムデータ
●RT360
・PS250-90と組み合わせる事で3Dの点群データを取得
・体積と表面の測定に最適
・IP67の耐環境性能
・専用ホルダーで水平または垂直設置が可能
・360度回転式
・可変回転速度 0.09°/秒～45°/秒
・クレーン標準にて衝撃泳ぎ振動試験済み
《仕様》
PS250-90
| 型番 | PS300-90 | PS250-90 | PS100-90 | PS400-90 |
|---|---|---|---|---|
| 測定範囲（反射率100%) | 2.1～300m | 1.8～250m | 0.6～170m | お問い合わせ下さい。 |
| 繰り返し精度 | ±5mm | ±5mm | ±4mm | |
| 精度（定誤差） | ±4mm | |||
| 分解能 | 1mm | |||
| センサー近傍のスポット | 12×16mm | |||
| 焦点距離 | 45m | |||
| プロファイル角 | 90° | |||
| スキャンレート | 20Hz（ノーマル）、20Hz（ファイン）、40Hz（ファスト） | |||
| スキャンステップ | 0.09°（ノーマル）、0.023°（ファイン）、0.18°（ファスト） | |||
| スキャン速度（90°） | 16.7ms（ノーマル）、16.7ms（ファイン）、8.3ms（ファスト） | |||
| 保護等級 | IP67 | |||
| レーザークラス | 1M(EN60825-1;94,96,01) | |||
| スキャン点数 | 約2万点 | |||
| 電源電圧 | DC24V ±5V | |||
| 動作温度範囲 | 作動時:-10～50℃ 保管時:-30～80℃ | |||
| 材質 | アルミニウム、 ダイキャスト; 耐海水性 | |||
| 外形寸法 | W121×D109 ×H247mm | |||
| 重量 | 2.8kg | |||
RT360
| 水平方向回転範囲 | -180°～+180° |
|---|---|
| 水平解像度 | 0.0111° |
| 回転速度 | 最低0.09°/秒・最高45°/秒 |
| 動作温度 | -10℃～+50℃ |
| 電源 | 24 V DC－1 A (ヒータOnで2A) |
| 通信 | イーサネット100 Mbit/s |
| 振動動性 | DIN EN 60721-3-2:1998 クラス 2M3 およびDIN EN 60068-2-6:2008に準拠 |
| 耐衝撃性 | DIN EN 60721-3-2:1998 クラス 2M3 およびDIN EN 60068-2-6:2008に準拠 |
| 材質 | アルミニウムダイキャスト、耐海水性 |
| 外形寸法 | W156 x D188 x H187 mm |
| 重量 | < 6.5 kg |
